加P.K.O装置的二模三冲螺丝机械

产品名称:加P.K.O装置的二模三冲螺丝机械

此系列机型是在原有2D3B-XP1和2D3B-XP2机型的基础上加装P.K.O顶出装置(代号为P)的二模三冲机
现有机型:2D3B-XP1-P、2D3B-XP2-P

加装P.K.O顶出装置后,使这一系列的螺丝机械除了可以生产普通型二模三冲机可以制造的所有产品外,还可以制造普通型二模三冲机不能制造的、零件头部需要冲模内冲压进行复杂变形的冲压及变形后的坯料会带出在冲模上的多台阶实心或半空轴类和套筒类零件。

P.K.O顶出装置具有以下优点:
• 传动结构简单、连接件少、机械传动环节少、上顶出力大;
• 操作方便、简单、使用成本低;
• 不受成型件复杂度限制,可任意调整冲头上顶杆顶出时间和顶出距离。

P.K.O顶出装置基本工作传动的原理:
• 装在主轴上的“凸轮”与固定在主轴上的端面有棘齿的“端齿轴套”通过螺栓压紧啮合在一起,“凸轮”带动和其紧贴的“摆杆”可作往复摆动;
• “摆杆”通过与其啮合的、端面有棘齿的、固定在“摆轴”上的“摆轴调整座”带动“摆轴”随着“摆杆”的往复摆动做往复转动;
• “摆轴”与“压杆”固定连接在一起连动,“压杆”压下套有强力弹簧的“压板架”带动“连杆顶销”下滑,“连杆顶销”与“顶出销”的接触端面均做成斜端面相互成直角贴合,这样“连杆顶销”下滑其斜端面就推动“顶出销”前进就可以顶出工件了;
• 套有强力弹簧的“压板架”的弹簧的反作用力可以使“摆杆”与“凸轮”、“压杆”与“压板架”保持良好的紧贴,使整个P.K.O前顶出装置工作和复位的动作反应灵敏;
• 主轴上的“凸轮”松开其上的螺栓就可以与固定在主轴上的“端齿轴套”做相对位置的转动,这样就可以任意调整顶出销顶出的时间;
• “摆杆”也可以通过松开其上的螺栓与固定在“转轴”上的“摆轴调整座”做相对位置的转动,这样就可以任意调整“顶出销”顶出的距离。

 P.K.O

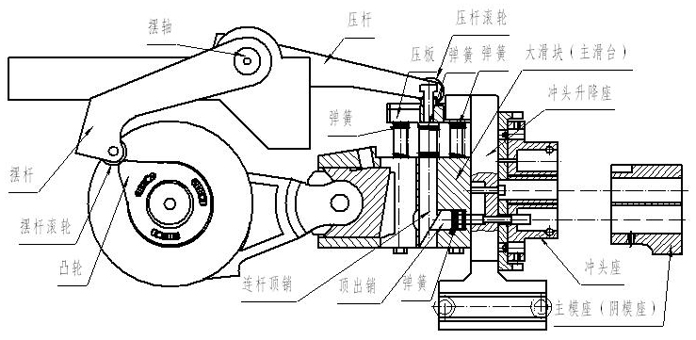

 P.K.O 顶出装置结构传动图

 P.K.O 顶出装置

为了加深对这种加装了P.K.O顶出装置的二模三冲螺丝机械功能的认识,我们以制造外六角带凸缘平垫台阶杆螺栓、杆部下带细小杆的内六角无头螺栓的工艺为例来进行简要说明。加P.K.O装置的二模三冲螺丝机械制作工艺案列
