搓牙机工作原理特点以及参数大全

来源:www.shixi1980.com 编辑:扬 发布时间:2016年9月14日 所属分类:技术指导

搓牙机快速导航

ZY-3/16B搓牙机             第二代精轨搓牙机ZY-004L       ZY004B-E半密封搓牙机





ZY-3/16-E搓牙机            ZY-004A-C全密封搓牙机          ZY-003C全密封搓牙机





ZY-004B半密封搓牙机        ZY-3/8B搓牙机                  ZY-003BE搓牙机





ZY-004AZ搓牙机             ZY-004AE搓牙机                 ZY-004B-C全密封搓牙机

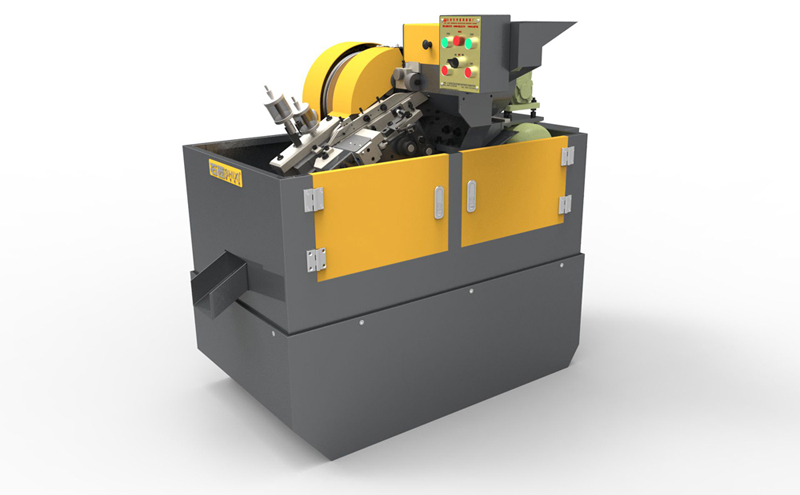

搓牙机

搓牙机参数大全:

名称

最大可制直径(mm)

最大可制长度(mm)

每分钟产能(mm)

动牙板尺寸(mm)

静牙板尺寸(mm)

主电机功率(kw)

油泵电机功率(w)

机械净重(kg)

外包装尺寸(cm)

ZY-3/16B搓牙机

Ø3-Ø6

55

128-172

105×25×55

90×25×55

4

40

900

160×112×120

第二代精轨搓牙机ZY-004L

Ø2.6-Ø4

40

235-280

100×25×40

85×25×40

2.2

40

1450

167×110×146

ZY004B-E半密封搓牙机

Ø2.6-Ø4

40

235-280

80×20×40

65×20×40

1.5

40

900

143×100×145

ZY-3/16-E搓牙机

Ø1.7-Ø3

25

280-380

80×20×25

65×20×25

1.5

40

900

143×100×145

ZY-004A-C全密封搓牙机

Ø1-Ø2.6

24

400-500

55×15×20

45×15×20

1.1

40

300

110×60×106

ZY-003C全密封搓牙机

Ø2-Ø4

40

235-280

80×20×40

65×20×40

1.5

40

900

143×100×145

ZY-3/8B搓牙机

Ø6-Ø10

16-105

88

165X25X105

150X25X105

7.5

0.37

2100

225X155X160

ZY-003BE

Ø1-Ø2.6

24

450-600

55×15×25

45×15×25

0.75

----

360

192×75×115

ZY-004AZ搓牙机

Ø1.7-Ø3

25

280-380

80×20×25

65×20×25

1.5

40

500

138×70×132

ZY-004AE搓牙机

Ø1.7-Ø3

25

280-380

80×20×25

65×20×25

1.5

40

500

138×70×132

ZY-004B-C全密封搓牙机

Ø2-Ø4

40

235-280

80×20×40

65×20×40

1.5

40

900

143×100×145



搓牙机特点:

1设计精密、操作简便;

2高速稳定,能满足您对效率的追求;

3要零件选用优质材料制造并用高耐磨、低变形的热处理工艺,使机器极耐磨而精度保持长久;

4辗造范围广;

5采用强制给油集中润滑系统,保证各摩擦部位能以油膜状覆盖,运转润滑,确保机器恒久耐用;

6可选配加装震动盘。

搓牙机工作原理:

搓牙机工作原理是牙板上加工斜齿纹,齿距等于要得到螺纹的牙距。齿纹的角度等于螺纹的牙升角。将加工件放在两牙板中间加上等于牙高的力距.进行搓动。就能加工出想要得到的螺纹。

搓牙机是用两块相同的搓丝面与螺栓螺纹的牙形相同螺旋角相同的牙形,在搓丝板相互运动时把两搓丝板之间的螺栓坯搓出螺纹的机器。搓牙板往返一次一条螺栓螺纹就加工完成了,速度相当高。
